產品 · 簡介

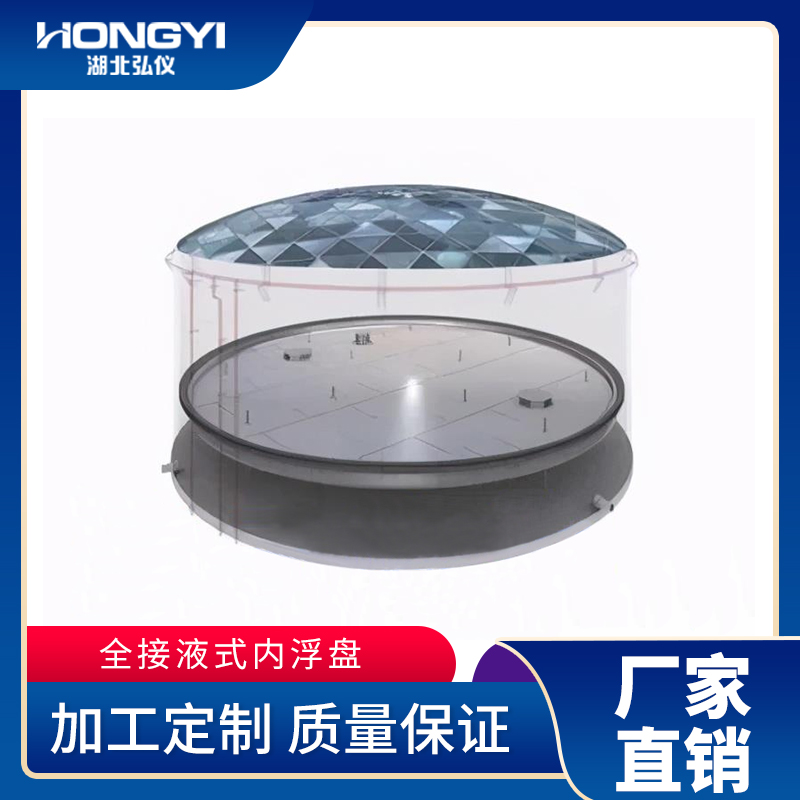

內浮盤使用的目的是減少液體石油化工產品在儲存過程中的油氣揮發損耗、節約能源、降低安全隱患和減少環境污染。近年來,石油化工品倉儲物流企業事故時有發生,而儲罐著火爆炸事故則占據了很大的比例,因此,儲罐的安全防護工作成為了重中之重,此時,安監總管三(2014)68號令的下達,及時準確的給儲罐的安全防護提了全新的要求。
全接液式內浮盤克服了傳統浮盤存在油氣空間的缺點,有效做到了大幅度降低損耗,增加安全環保的收益。從使用過程中及相關使用企業的調研來看,全接液式內浮盤無論在油氣回收收益還是節能降耗提高安全環保方面都超越了浮筒式內浮盤,取得了良好的效果。
全接液式浮盤與浮筒式的優缺點
經濟效益分析比較:
根據國內某企業多年儲罐運行數據統計計算,以5000m3的油罐為例,年周轉次數36次計算,直徑為21m的浮筒式內浮頂油罐,其油品揮發損耗量為6805千克/年;而全接液內浮頂油罐,其油品揮發損耗量僅為778千克/年(參照美國PETREX INC公司對直徑為22.86米內浮頂油罐的實測數據,其油品揮發損耗量為1714.76ibs/年)。
兩種內浮盤相比,全接液內浮盤可減少油氣揮發6027千克/年。按當前市場汽油價格計算,6.027噸×9000元/噸=5.42萬元/年。
從全接液內浮盤儲罐與浮筒式內浮盤儲罐的節能經濟效益比較分析中可以看出,采用全接液內浮盤的5000m3油罐一年可以增效5.42萬元。如果一臺5000m3全接液內浮盤的油罐使用期為20年,則每臺可增效108.4萬元之多,節能效果明顯。
此外,油氣揮發的減少可有效改善環境污染、提高庫區安全性,從而帶來間接的社會效益。
全接液式浮盤的介紹

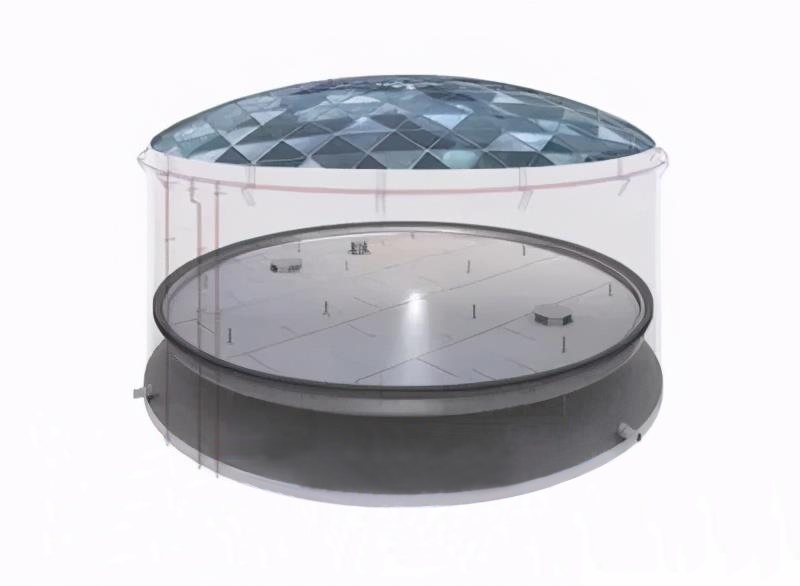

全接液式浮盤主要由連接梁、浮箱、支柱和周邊高效密封組成,根據不同的使用要求,增設不同功用的開孔及輔助件。
全接液式浮盤的標準浮箱及邊緣浮箱以“品”字形相互錯開拼接,形成一個圓形中空浮塊,浮箱的下半部分浸入液面,整體的中空浮塊漂浮在液面上,隔絕上部的氣相與下部的液相空間,起到覆蓋和封閉液體的作用。
圓形中空浮塊與罐壁之間設計有200mm間隙,整圈設置彈片式高效密封,完全阻隔了邊緣暴露液面的揮發。全接液內浮盤是一種通過浮力使其漂浮在油罐液面上隨油品上下升降的浮動節能環保設備。采用這種內浮盤覆蓋在液體表面,沒有油氣揮發空間是目前公認的較好的降低油品蒸發損耗的較經濟、簡單的方法。
邊緣高效密封由滑動彈力板、密封隔膜、調節板、彈力壓板等組成。
全接液式的浮盤優缺點
全接液內浮盤,無油氣空間,可有效阻絕油氣揮發,效果達到99%以上。浮盤浮力設計為浮盤總重量2倍 + 周邊密封摩擦力 + 浮盤上方氣壓 。
全接液內浮盤整體結構強度大,密封性能優良。
全接液內浮盤結構穩固,使用壽命可達20年,模塊化設計利于產品標準化生產和安裝。
結構穩固,浮力均勻穩定,強度超過API650(H4.2 .1 .4) 要求7倍以上,可允許2~4
人在上面行走,完成維護作業;抗油氣沖擊效果良好,可承受非正常操作時液體進氣發生的氣爆壓力。
施工簡便:施工組裝安全、簡易、迅速、無需動火作業;所有部件均可以由人孔進入,無須開頂,維修率低。
相對于浮筒式浮盤,全接液式內浮盤,消耗的材料較多,造價成本較高,同等條件下,整體造價要高出2-3倍
產品優勢
? 設計浮力(設計介質密度按 700Kg/m3) 不小于內浮盤總重量的2倍和浮盤上升時周邊密封與罐壁產生摩擦力之和,并考慮浮盤以上氣相空間壓力。
? 不銹鋼浮箱內部預設置鋁合金箱體,內箱尺寸略小于外箱體,無上蓋,內部鋪設阻燃型有機發泡體或蜂窩結構。
? 全補償氣密性邊緣高效密封,密封材料耐介質、耐溫、耐磨、耐腐蝕、阻燃、抗滲透、抗老化,具有良好性能,且不污染介質。
? 與閥桿活動摩擦的導向套管內鑲具有安全性的鋁/銅管。
? 通氣閥蓋下設置圓筒,在通氣閥關閉時填充閥內空間,減少油氣空間。
? 量油裝置內部滑塊材質選用安全的6063鋁合金材質。
? 防轉導向管內設置帶鋼絲繩通過空的銅棒或防靜電尼龍棒,內部以柔性材料填充密封,阻止液體和油氣從此處溢出。
? 人孔蓋下設置方箱,在人孔關閉狀態時填充人孔內空間,減少油氣空間。
? 自動單向通氣閥布置在外圈梁上部側面,一周布置3-6只,避免內浮盤上下運行過程中因邊緣密封內的空間壓力增大,導致滑動彈力板與罐壁摩擦力變大,浮盤運行受阻,出現卡盤的現象。
? 浮箱制作完成后,箱體密封性均須經 0.1Mpa氣密性檢驗合格,試漏合格。
? 浮盤的通氣閥,穿透管通過裝置等至少應有一個零件采用摩擦時不會產生火花的材料。
包裹性伸縮囊套技術特點
針對內浮盤穿透管(量油管、導波管等)側壁開孔情況,整個伸縮囊套將儲罐內空間和立管空隙油氣散逸空間進行隔絕,隨著浮盤運動,穿透管與浮盤之間縫隙散逸的油氣始終在伸縮囊套之中,當氣相油氣分壓達到飽和蒸氣壓之后,氣液傳質實現相平衡。
產品工藝
? 采用獨特工藝生產的密封全焊接箱體。不銹鋼浮箱的底板和長、短側板為整板切角后折彎煨制加工,只有四角豎焊縫浸入液體,該焊縫由激光焊接工藝密封;浮箱頂板與煨制敞口盒體接縫同樣采用激光焊接成型,箱體密封性并經氣密性檢驗合格,確保無泄漏。
? 箱體強度為美國石油學會API650標準之七倍以上,每平方呎3800磅以上的支撐力;總浮力為2.5倍以上,超過GB50341-2014《立式圓筒形鋼制焊接油罐設計規范》要求的2倍以上。
用戶 · 評價
相關 · 問答
-
問題:全接液浮盤相比傳統浮盤有哪些優勢
答案:首先,讓我們了解一下全接液浮盤和傳統浮盤各自的定義和特點。1. 傳統浮盤:傳統浮盤是一種用于浮動液體表面的測量和控制的儀器。它通常由一個浮子連接到一個測量設備,浮子會隨著液面的變化而移動,從而傳遞液位信息。2. 全接液浮盤:全接液浮盤是一種改進型的浮盤,它采用全接觸液體的設計,可以更加
-
問題:油罐的內浮盤沉沒原因及避免方法
答案:最近小編寫了不少內浮盤的文章,但是很多人搜索進來的都是,內浮盤沉沒怎么辦,其實小編大多數介紹的是產品優勢,本著顧客就是上帝,今天小編收集了一些資料,給大家看看內浮頂油罐的內浮盤沉沒原因及避免方法。(1)施工質量問題。個別浮盤支架焊死在罐底板上,入油時浮盤根本浮不起來。(2)操作問題。進油
-
問題:不銹鋼全接液內浮盤的優點是什么
答案:隨著國標 GB50160-2018 修訂版的頒布與執行,鋁合金式的材質已經不能夠完全適用(國標規定單罐容積大于5000m3 的內浮頂儲罐應采用鋼制單盤或雙盤式),新材質浮盤應運而生近年來,不銹鋼雙盤浮頂全接液設計浮盤開始不斷得到推廣應用,此浮盤的出現從根本上消除了油氣空間。其特征在于,由多個浮頂模塊拼接而成,
-
問題:什么是鋁制內浮盤,缺點是什么
答案:上期我們講了鋼制內浮盤(拓展閱讀:什么是鋼制內浮盤,缺點是什么),由于鐵制內浮盤缺點多,使用輕型浮盤市場需求也越來越多,在這一訴求的驅動下,首先出現的是鋁制浮筒式浮盤。很多文獻都提過,20世紀80年代初,我國原石油部建設工程局從瑞士設在德國的一家公司引進了10臺不同規格的鋁制浮筒式浮盤 。在中石化的組織
-
問題:全接液內浮盤如何從源頭上減少VOCs的揮發
答案:輕質油品多選用內浮頂儲罐進行儲存,內浮盤的設置對于保證儲罐安全和節能減排都是非常必要的措施。內浮盤指的是能夠始終漂浮在液體石油化工產品液面上并隨之上下浮動升降的浮動頂蓋。在液體石油化工品儲罐中,內浮盤能夠科學合理的防止儲罐內介質的揮發損耗,起到節約能源,保護環境,提高安全性的作用。目前,
-
問題:儲罐內浮盤發展歷程
答案:為了能夠減少儲罐內部所存儲介質的揮發,進一步降低其損耗,不斷節約能源,做好環境的保護,故在儲罐的內部增設內浮盤。儲罐能夠通過安裝的浮盤相關密封儲存介質、降低介質溫度從而達到節約寶貴能源,保護現場環境的作用。組裝形式的內浮盤其主要由以下相關部件組成:通氣裝置、支柱、浮力元件、周邊密封裝置、量油裝置、
-
問題:為什么儲罐現在都采用全接液浮盤
答案:通過采用全接液高效浮盤,全補償氣密型邊緣密封,密封浮盤附件,實現了儲罐VOCs排放達標控制。(1)高效全接液浮盤密封技術可有效控制儲罐VOCs排放,相比傳統的浮盤密封技術,可達到VOCs揮發量減排,滿足國家儲罐排放控制標準,同時滿足天津、北京地方排放控制標準。(2)高效全接液浮盤密封技術可大幅
-
問題:全接液浮盤的設計優勢
答案:傳統浮盤常常存在一個顯著的缺陷,即存在無油氣空間,這在一定程度上影響了其性能與效率。然而,全接液浮盤的設計則巧妙地解決了這一問題,它能夠實現無油氣空間,從而優化了使用效果,提高了整體性能。
